[C25XE] Suche Infos zur Installation elektrisch anklappbarer Spiegel

Snowwhite · Geschrieben: 08.04.2021 - 17:57

Hallo, suche nach Informationen, die mir bei der Installation von elektrischen Klappspiegeln auf meiner Calibra helfen können.

Alle Informationen darüber, welche Teile benötigt werden, Diagramme oder Bilder der Installation könnten mir bei der Fertigstellung dieses Projekts sehr helfen!

Ich habe bereits die Spiegelarme und den Motor und den Schalter mit dem kleinen Knopf.

Also suche ich immer noch nach dem Switch-Modul, oder vielleicht kann das Switch-Modul von opel meriva verwendet werden und natürlich, wie man all dies verbindet.

Ich freue mich auf alle möglichen Informationen.

Hallo Besucher,
wir freuen uns, Dich wieder hier begrüßen zu dürfen.
Möchtest Du Calibra-Team.de uneingeschränkt und ohne dieses kleine Werbebild nutzen, benötigst du einen Account.
Die Anmeldung/Registrierung ist völlig kostenlos. Nach erfolgtem Login verschwindet diese Meldung automatisch.

Registrieren - Login

adriano · Geschrieben: 09.04.2021 - 16:01

Ich hab auch Interesse mir die elektrisch anklappbaren Spiegel nach zu bauen
Vllt kannst du ja Fotos von den Teilen die du bisher besorgen konntest hochladen

1 Danke-Klick für diesen Beitrag

BoehserCali · Geschrieben: 09.04.2021 - 16:16

Daran hab ich auch interesse.

Snowwhite · Geschrieben: 09.04.2021 - 22:27

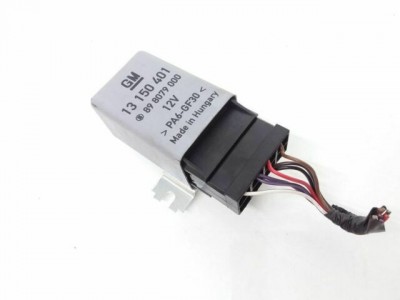

Hallo zusammen, ich habe bereits herausgefunden, dass das Schaltmodul nicht mehr verfügbar ist,

aber ich weiß, dass der Opel Meriva A auch mit elektrischen Klappspiegeln geliefert wurde, daher verwendete Opel auch ein Schaltmodul, um die elektrischen Spiegel GM 13150401 zusammenklappen zu können Ich kann nur kein richtiges Schaltbild dafür finden.

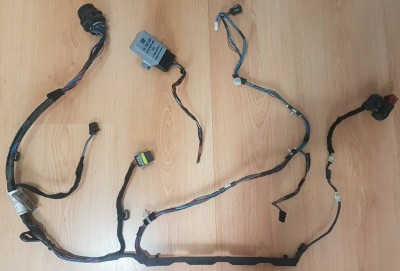

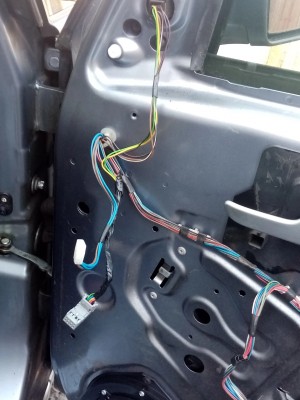

Ich habe viele Bilder von diesem Setup, um zu sehen, welche Art von Kabeln mehr oder weniger wohin führen. Die Hauptsache ist das richtige Setup, da ich keine schwarze Calibra möchte.

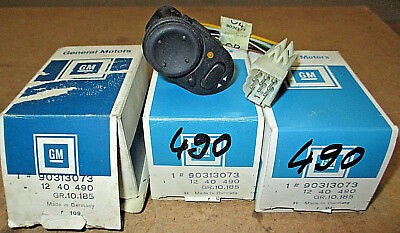

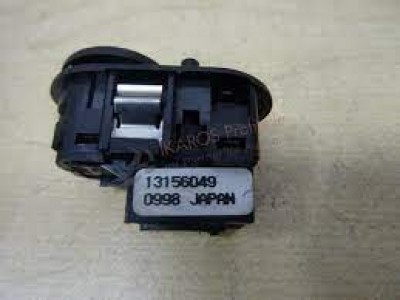

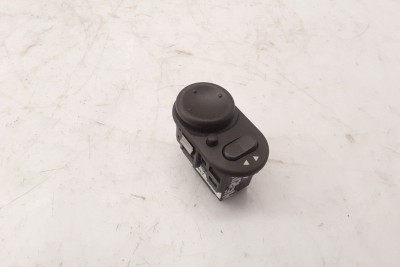

Der Schalter in der Tür zur Steuerung des Spiegels hat ebenfalls die gleiche Größe GM 13156049 wie der in der Calibra und sogar einen Aufkleber an der Seite. Hergestellt in Japan ist das einzige, dass er nicht für beheizte Fenster geeignet ist (wenig orange / gelb) leicht) derjenige, der beide hat, ist GM 90306693, der auch für Ssanyong-Autos und Opel frontera verwendet wird.

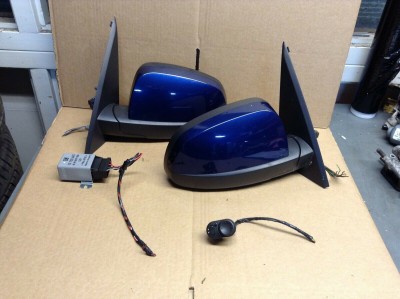

Ich habe mir 2 Motoren für den Spiegel, von denen ich später ein Bild hochladen werde.

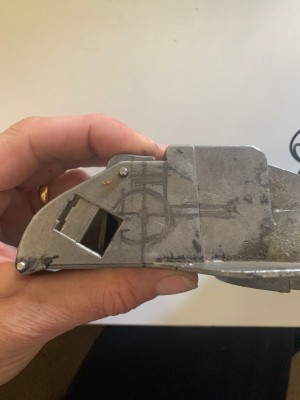

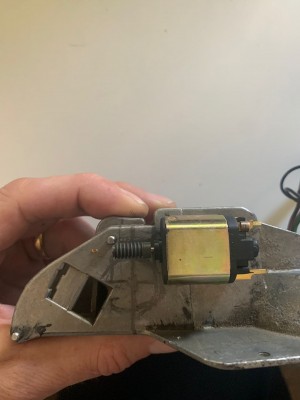

Innerhalb des Metallrahmens der Spiegel bemerkte ich, dass es ein gekrümmtes Muster mit Zähnen gibt, in das die Motoren passen, die ich habe. Außerdem habe ich das Modul bereits in Lettland bestellt, aber es gibt viel mehr zum Verkauf bei ebay, dies ist auch für die Regler in der Tür mit dem kleinen Knopf (beide Modelle) mit oder ohne Spiegelheizung.

Die Motoren, die ich vor ungefähr 4 Jahren gekauft habe, aber ich denke, diese sind leicht zu finden, da es sich um einen Typ handelt, der in kleinen Spielzeugen usw. verwendet wird. Wenn das Bild dort ist, werden Sie sie nachvollziehen.

Für mich ist es in diesem Moment wichtig zu sehen, wie man es einrichtet und alles richtig verbindet und wie es funktioniert, aber noch weitere Nachforschungen anzustellen.

Hello all, I already have found out that the switch module no longer is available but i do know that the Opel Meriva A also was delivered with electric folding mirrors, so Opel also used a switch Module to be able to fold the electric mirrors GM 13150401, I can only not find a proper wire diagram for this.
I do have many pictures of this setup to see what kind of cables go where more or less, the main thing is the correct set up as i dont want a black Calibra.
The switch in the door to control the mirror is also the same size GM 13156049 as the one in the Calibra and it even a sticker on the side , Made in Japan the only thing is that it is not for heated window ( little orange/yellow light) the one that has both is GM 90306693 also used on Ssanyong cars and Opel frontera.

I have myself 2 motors for the mirror of wich i will upload a picture later.

Inside the metal frame of the mirrors i noticed that there is a curved pattern with teeth where thes motors fit that i have, also i have already ordered the module in Latvia, but there are a lot more for sale on ebay this also is for the controller in the door with the little button ( both models) with or without mirror heating.

the motors that i have i bought about 4 years ago but i think these are easy to find as it is a typecall one used in small toys etc, ones the picture is there you will reconize them.

for me at this moment it is to see how to set it up and connect everything properly and see how it works but still need to do some more investigation.

1 Danke-Klick für diesen Beitrag

adriano · Geschrieben: 12.04.2021 - 17:43

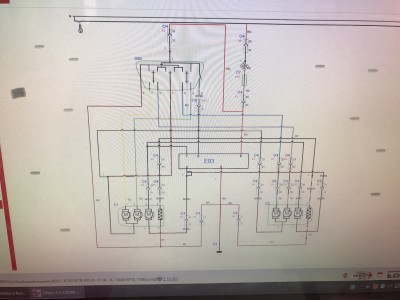

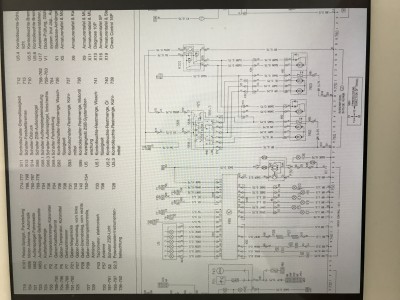

Hier der Schaltplan vom Meriva. Ich denke das schwierigste werden die Stellmotoren in den Spiegeln werden

Snowwhite · Geschrieben: 12.04.2021 - 22:21

Hallo Adrianno, danke für das Diagramm, ich kann nur nicht die gleichen Farbdrähte auf dem Diagramm finden und die, die mit dem Schaltmodul verbunden sind.

auch elektrische Drähte Ich bin nicht der klügste,

aber ich kann Farben folgen, ich habe bereits meine Standarddrähte und möchte nur diejenigen hinzufügen, die fehlen, um das Faltsignal zum Motor zu haben.

Ich brauche möglicherweise einen späteren elektrischen Rat bei Zweifeln an Verbindungsdrähten.

Ich versuche, eine Modifikation an einem Standardrahmen vorzunehmen und einen Motor und Spindeln hinzuzufügen

, um die Faltfunktion zum Laufen zu bringen, aber immer noch nur ein Startdesign.

Ich helfe, dass ich dies aufgrund einer früheren Bedrohung hatte, bei der Bilder des Inerframes wo waren gezeigt LINK

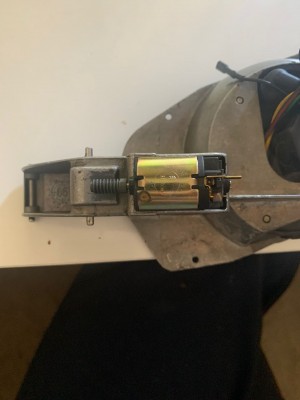

Hier sehen Sie die Motordaten der 12V-Version aus dem Bild

LINK

Im Folgenden finden Sie einige Ideen, die ich am Rahmen zu versuchen versuche, da ich noch verschiedene Variablen zum Testen habe.

Snowwhite · Geschrieben: 25.09.2022 - 18:58

Hallo zusammen,

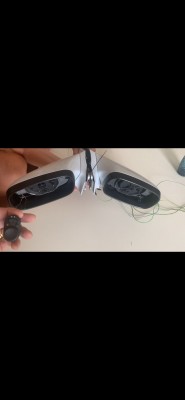

Ich habe endlich mein Projekt mit den neu erfundenen Klappspiegeln beendet.

Der Spiegel nach dem Einklappen sperrt automatisch den Motor, um zu vermeiden, dass er beim Fahren und Wind auf dem Spiegel von selbst einklappt. Der Rahmen, den ich verwendet habe, ist derselbe Metallrahmen, den Sie in einem früheren Beitrag von mir sehen können.
Die Spiegelrahmen wurden oben und unten gebohrt, um die Drehachse mit harten PVC-Rädern zu platzieren, um Risse und Verschleiß zu vermeiden und den Elektromotor zu montieren, danach alles verkabelt und mit dem Originalschalter für die Türverkleidung und das Schaltermodul des Opel Meriva verbunden .
Schauen Sie sich das Video an und überzeugen Sie sich selbst

newcali · Geschrieben: 25.09.2022 - 19:56

Hammer

Gerne würde ich mehr diesbezüglich wissen!

Snowwhite · Geschrieben: 25.09.2022 - 20:11

schau mal hier bei meinem alten Threat

MOD-Edit: Themen zusammengeführt

1 Danke-Klick für diesen Beitrag

StrupiDeepTurbo · Geschrieben: 25.01.2023 - 07:37

Snowwhite hat folgendes geschrieben:

schau mal hier bei meinem alten Threat

MOD-Edit: Themen zusammengeführt

Hallo,

wo finde ich darüber mehr informationen?

sollddie2000 · Geschrieben: 25.01.2023 - 12:46

Da steht doch alles

Ab dem 4. Beitrag.

MfG

sollddie2000

StrupiDeepTurbo · Geschrieben: 25.01.2023 - 13:14

sollddie2000 hat folgendes geschrieben:

Da steht doch alles

Ab dem 4. Beitrag.

MfG

sollddie2000

Ich dachte es gibt evt. Bilder von der fertigen Mechanik.....

Snowwhite · Geschrieben: 25.01.2023 - 21:37

Video spiegel
LINK
